Hidrostatik Kaldırma Kuvvetinin Temeller ve Bodrum Yapıları Üzerindeki Etkisi
Yeraltı suyu denildiğinde bir yapıda ilk akla gelen problemler genellikle su yalıtımı, nem ve drenajdır. Ancak özellikle bodrum katları, radye temeller, yeraltı otoparkları, su depoları ve diğer gömülü yapılarda yeraltı suyunun oluşturduğu çok daha temel bir mühendislik problemi vardır:
Hidrostatik kaldırma kuvveti.

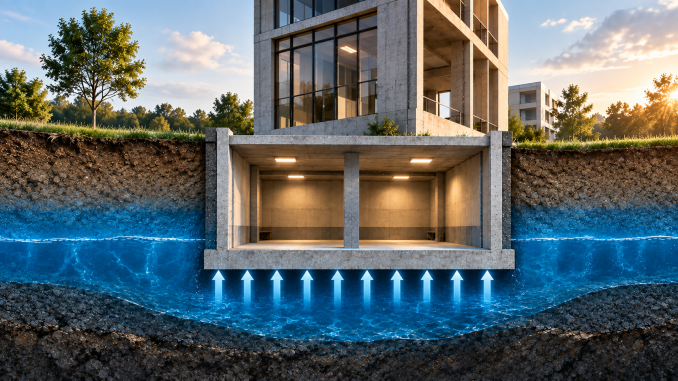

Yeraltı su seviyesi temel kotunun üzerine çıktığında su, temel plağı üzerinde aşağıdan yukarıya doğru basınç oluşturur. Yapının ağırlığı ve diğer direnç mekanizmaları bu etkiye karşı yeterli değilse kaldırma, dönme, çatlama veya yapısal hasar riski ortaya çıkabilir.
Peki suyun oluşturduğu bu kuvvet ne kadar büyük olabilir?
Basit bir örnek şaşırtıcı bir sonuç veriyor.
1. Hidrostatik Basınç Nasıl Oluşur?
Durgun bir sıvının belirli bir derinlikte oluşturduğu hidrostatik basınç temel olarak şu bağıntıyla ifade edilir:
p = γw × h
Burada:
- p: hidrostatik basınç (kN/m² veya kPa)
- γw: suyun birim hacim ağırlığı (yaklaşık 9,81 kN/m³)
- h: dikkate alınan noktanın su yüzeyinin altındaki derinliği (m)
Bu bağıntının önemli sonucu şudur:
Su yüksekliği arttıkça hidrostatik basınç doğrusal olarak artar.
Örneğin bir temel plağının alt yüzeyi yeraltı su seviyesinin 2 metre altında bulunuyorsa:
p = 9,81 × 2 = 19,62 kPa
Başka bir ifadeyle temel plağının her metrekaresine yaklaşık:
19,62 kN/m² ≈ 2 ton/m²
yukarı yönlü basınç etki eder.
Tek bir metrekare için bu değer çok büyük görünmeyebilir.
Ancak temel alanının tamamı dikkate alındığında sonuç değişir.

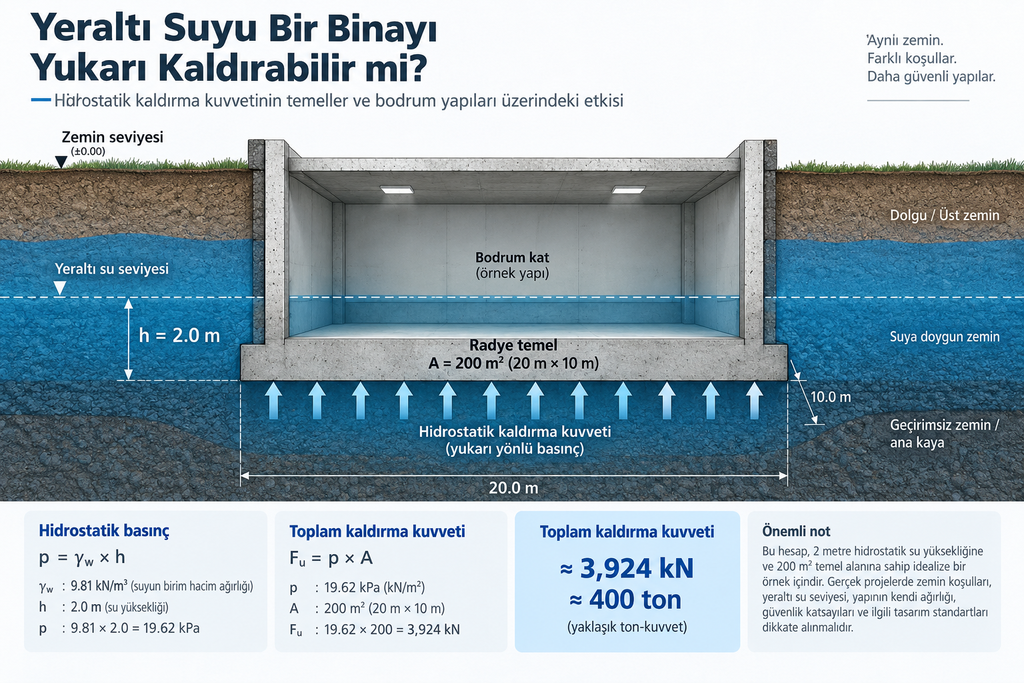

2. Örnek: 200 m² Bir Radye Temele Etkiyen Kuvvet
20 m × 10 m boyutlarında bir bodrum yapısı düşünelim.
Radye temel alanı:
A = 20 × 10 = 200 m²
Temelin altında, taban seviyesine göre 2 metre hidrostatik su yüksekliği bulunduğunu varsayalım.
Temel altındaki hidrostatik basınç:
p = 9,81 × 2 = 19,62 kN/m²
Basıncın temel alanı boyunca yaklaşık uniform olduğu bu basitleştirilmiş durumda toplam kaldırma kuvveti:
Fu = p × A
Fu = 19,62 × 200
Fu = 3.924 kN
Yaklaşık ton-kuvvet karşılığı:
Fu ≈ 400 ton
Sonuç oldukça dikkat çekicidir:
Yalnızca 2 metre hidrostatik su yüksekliği, 200 m² taban alanına sahip bir yapının altında yaklaşık 400 tonluk yukarı yönlü kuvvet oluşturabilir.
Bu nedenle yeraltı suyu yalnızca “bodruma su girer mi?” sorusuyla değerlendirilmemelidir.
Aynı zamanda doğrudan bir yükleme durumudur.
3. Bu Kuvvet Binayı Gerçekten Kaldırabilir mi?
Teorik olarak evet.
Ancak bunun gerçekleşip gerçekleşmeyeceği yalnızca kaldırma kuvvetinin büyüklüğüne bağlı değildir.
Yapının aşağı yönlü etkileri ile yukarı yönlü su kuvvetlerinin dengesi değerlendirilmelidir.
Aşağı yönlü dirençler arasında tasarım durumuna bağlı olarak:
- Yapının kendi ağırlığı,
- Radye temelin ağırlığı,
- Bodrum perdeleri ve üst yapının ağırlığı,
- Uygun olduğu durumlarda temel üzerindeki kalıcı dolgu,
- Kazık veya ankrajların çekme direnci
gibi etkiler bulunabilir.
Basitleştirilmiş olarak düşünürsek:
Direnen kuvvetler > kaldırıcı kuvvetler
olmalıdır.
Ancak gerçek bir projede yalnızca iki kuvveti birbirinden çıkarmak yeterli değildir. İlgili tasarım standardının öngördüğü yük katsayıları, güvenlik yaklaşımı, tasarım yeraltı su seviyesi, yapısal dayanım ve geoteknik koşullar birlikte değerlendirilmelidir.
4. Asıl Kritik Durum Bazen İnşaat Aşamasıdır
Hidrostatik kaldırma hesabında gözden kaçabilen önemli konulardan biri yapının hangi aşamada olduğudur.
Tamamlanmış bir binada kolonlar, perdeler, döşemeler, cepheler ve diğer kalıcı elemanlar önemli bir toplam ağırlık oluşturur.
Ancak inşaat sırasında durum farklı olabilir.
Örneğin:
- Kazı tamamlanmış,
- Radye temel yapılmış,
- Bodrum perdelerinin bir bölümü tamamlanmış,
- Fakat üst yapı henüz inşa edilmemiş
olabilir.
Bu durumda yapı nihai durumuna göre çok daha hafiftir.
Şiddetli yağış, drenaj sisteminin devre dışı kalması, pompaların durması veya mevsimsel yeraltı suyu yükselmesi sonucunda temel altındaki su seviyesi yükselirse hidrostatik kaldırma kuvveti aynı kalırken buna karşı koyan yapı ağırlığı henüz yeterli seviyeye ulaşmamış olabilir.
Dolayısıyla mühendislik hesabı yalnızca nihai kullanım durumunu değil, kritik yapım aşamalarını da kapsamalıdır.
5. Yeraltı Su Seviyesi Nasıl Seçilmelidir?
Hesaptaki en kritik parametrelerden biri tasarımda kullanılacak yeraltı su seviyesidir.
Sahada ölçüm yapılan gün görülen su seviyesi, yapının ömrü boyunca karşılaşacağı maksimum seviye olmak zorunda değildir.
Yeraltı su seviyesi;
- Mevsimsel değişimlerden,
- Uzun süreli yağışlardan,
- Yakındaki yüzey sularından,
- Drenaj koşullarındaki değişikliklerden,
- Çevrede yapılan yeni yapılardan,
- Zeminin geçirgenliğinden,
- Bölgesel hidrojeolojik koşullardan
etkilenebilir.
Bu nedenle tek bir sondajda belirli bir tarihte ölçülen su seviyesini doğrudan yapının tasarım su seviyesi olarak kabul etmek her zaman doğru değildir.
Geoteknik ve hidrojeolojik verilerin birlikte değerlendirilmesi gerekir.
6. Su Yalıtımı ile Kaldırma Güvenliği Aynı Şey Değildir
Bu iki kavramın birbirinden ayrılması önemlidir.
Su yalıtımının amacı, suyun yapının içine girmesini önlemektir.
Kaldırmaya karşı tasarımın amacı ise suyun oluşturduğu yukarı yönlü kuvvetlere karşı yapının güvenliğini sağlamaktır.
Bir bodrum tamamen su geçirimsiz olabilir ancak hidrostatik kaldırmaya karşı yetersiz olabilir.
Benzer şekilde kaldırmaya karşı yeterli ağırlığa sahip bir yapı kötü detaylandırılmış su yalıtımı nedeniyle su alabilir.
Dolayısıyla bunlar birbirleriyle ilişkili fakat farklı iki mühendislik problemidir.
7. Hidrostatik Kaldırmaya Karşı Hangi Çözümler Kullanılabilir?
Uygulanacak çözüm yapının geometrisine, zemin koşullarına, yeraltı su seviyesine ve ekonomik koşullara bağlıdır.
Yapının Kendi Ağırlığı
En basit mekanizma yapının toplam ağırlığının kaldırma kuvvetinden yeterli güvenlikle büyük olmasıdır.
Bazı yapılarda radye kalınlığının ve diğer kalıcı yapı elemanlarının ağırlığı da sisteme katkıda bulunur.
Ancak yalnızca ağırlık artırmak her zaman ekonomik veya yapısal olarak en uygun çözüm değildir.
Çekme Kazıkları ve Ankrajlar
Yapının kendi ağırlığının yeterli olmadığı durumlarda kazıklar, mikro kazıklar veya uygun ankraj sistemleri yukarı yönlü kuvvetleri zemine aktaracak şekilde tasarlanabilir.
Bu durumda elemanlar yalnızca basınç değil, çekme yükleri altında da değerlendirilir.
Drenaj ve Basınç Düşürme Sistemleri
Bazı projelerde temel altındaki hidrostatik basıncı azaltmak amacıyla drenaj sistemleri kullanılabilir.
Ancak burada önemli bir tasarım sorusu ortaya çıkar:
Yapının güvenliği sürekli çalışan bir pompaya bağlı olabilir mi?
Pompa arızası, enerji kesintisi, bakım eksikliği veya drenaj sisteminin zaman içinde tıkanması dikkate alınmalıdır.
Bu nedenle aktif drenaja dayalı çözümlerde sistemin güvenilirliği, yedekliliği ve bakım gereksinimleri ayrıca değerlendirilmelidir.
8. Radye Temel Sadece Toprağa Basmaz
Temel tasarımı çoğu zaman yapının zemine aktardığı aşağı yönlü yükler üzerinden düşünülür.
Ancak yeraltı suyu bulunan yapılarda radye temel iki farklı yönde yüklemeye maruz kalabilir.
Normal kullanımda yapı yükleri:
↓ Aşağı
Yeraltı suyunun hidrostatik etkisi:
↑ Yukarı
Bu durum radye plağının iç kuvvet dağılımını da etkiler.
Dolayısıyla genel kaldırma güvenliğinin sağlanması, radye temelin kendi yapısal kontrolünün otomatik olarak sağlandığı anlamına gelmez.
Plağın eğilme, kesme, zımbalama, çatlak kontrolü ve bağlantı detayları ilgili yük kombinasyonları altında ayrıca incelenmelidir.
9. Küçük Bir Su Seviyesi Değişimi Neden Önemlidir?
Başlangıçtaki 200 m² temel örneğine geri dönelim.
Her 1 metre ilave su yüksekliğinin oluşturduğu ek kaldırma kuvveti:
ΔF = γw × Δh × A
ΔF = 9,81 × 1 × 200
ΔF = 1.962 kN
Bu yaklaşık:
200 ton
ek kaldırma kuvvetidir.
Dolayısıyla bu örnekte yeraltı su seviyesinin yalnızca 1 metre değişmesi, yapıya etkiyen kaldırma kuvvetini yaklaşık 200 ton değiştirebilir.
Bu basit hesap bile tasarım yeraltı su seviyesinin neden önemli olduğunu göstermektedir.
10. Sonuç
Yeraltı suyu, yapı mühendisliğinde yalnızca nem veya su yalıtımı problemi değildir.
Temel seviyesinin üzerinde oluşan su yüksekliği, geniş temel alanlarında son derece büyük yukarı yönlü kuvvetler meydana getirebilir.
Örneğimizde:
20 m × 10 m temel alanı
2 m hidrostatik su yüksekliği
sonucunda yaklaşık:
3.924 kN ≈ 400 ton
kaldırma kuvveti oluşmaktadır.
Bu nedenle bodrumlu ve gömülü yapıların tasarımında şu sorular birlikte değerlendirilmelidir:
Tasarım yeraltı su seviyesi nedir?
Maksimum hidrostatik kaldırma kuvveti ne kadardır?
Yapının buna karşı yeterli direnci var mıdır?
Radye temel yukarı yönlü yükleme altında yapısal olarak yeterli midir?
İnşaat aşamasında daha kritik bir durum oluşabilir mi?
Drenaj sisteminin çalışmaması halinde ne olur?
İyi mühendislik yalnızca yapının taşıdığı yükleri hesaplamak değildir.
Bazen yapıyı aşağı bastıran kuvvetler kadar, onu yukarı kaldırmaya çalışan kuvvetleri de doğru anlamaktır.
